جزئیات محصول:
پرداخت:
|
| مواد: | روبی در نوک، سرامیک در ورودی سیم، فولاد ضد زنگ | کاربرد: | دستگاه سیم پیچ اتوماتیک CNC |
|---|---|---|---|
| عملکرد: | از سیم مینا محافظت کنید | ناهمواری سوراخ: | بالاتر از Ra0.025 |
| لهستانی: | سنگ زنی دقیق | محدودیت کار: | d1> 0.3 میلی متر |
| ضد خمش: | 2300n/mm | کیفیت: | کلاس اول |
| برجسته: | نازل سیم پیچ سیم پیچ,چشمک های راهنمای سیم,نازل سیم پیچ ضد خمش |
||
نازل پیچ در پیچ سیم پیچ ضد خم یاقوت سرخ 1800 - 2200 ویکر
یاقوت سرخ در بین مواد انتخاب شده سخت ترین است
ورودی و خروج نازل سیم پیچ سیم پیچ.
ساختار تک بلوری (تک بلوری) آنها اجازه می دهد
پرداخت الماس به پایان آینه که با مواد دیگر مطابقت ندارد ، اصطکاک را کاهش می دهد و از سیم محافظت می کند. در سمت چپ یک عکس نوری از دهانه خروجی یاقوت نشان داده شده است.
مشکلات مربوط به نازل Ruby Tipped
بدنه یک نازل نوک یاقوتی معمولاً از یک لوله فولادی ضد زنگ ساخته شده است که دانه های طولی ذاتی تمام لوله های فولادی سخت کشیده شده را حفظ می کند ، وقتی خم شده و سپس صاف می شود ، برآمدگی در سوراخ ایجاد می شود.در اثر ضربه ، نوک یاقوت یا شکسته می شود یا شکسته می شود که ممکن است با چشم غیر مسلح قابل مشاهده نباشد اما به سیم آسیب می رساند.بنابراین ، یک نازل یاقوت پس از برخورد باید کنار گذاشته شود.
مزایای اصلی نازل سیم پیچ سیم پیچ روبی:
1) مقاومت در برابر سایش
این امر با انتخاب مواد لازم برای داشتن عناصر سایشی تضمین می شود.مقدار سختی
1800 ~ 2200 ویکر ، یا 3 بار فولاد سخت شده موردمواد بدنه ضد زنگ است
فولاد برای پشتیبانی سازه ای ، نه تحمل سایش.
2) ضد خراش
آسیب فیلم عایق سیم ، مقاومت در برابر اصطکاک کم ، کشش پایدار سیم را برطرف کنید.
سطوح هدایت سیم آینه ای است که توسط تراشکاری الماس تا ناهمواری سطح به پایان رسیده است
2 -4 میکرو اینچ Ra یا بهتر ، مجوز مواد.
3) صافی و سفتی
صافی و سختی توسط متمرکز بودن و انعطاف ناپذیری خروجی سیم تعریف می شود
با توجه به محل قرارگیری نازل؟.به صورت ساده ، سیم باید از نازل خارج شود
متمرکز به مکان یابی؟در داخل 0.02 میلی متر ، با بار یا بدون بار.هندسی
نمایش مشخصه در بالا سمت چپ نشان داده شده است.همسان سازی در حد 0.01 میلی متر.
4) دقیق خروجی شعاع
زیرا Exit Radii نازل سیم پیچ حاوی زاویه خروج سیم از یک است
سیم پیچ به بعدی ، باید آن را تا + / - - 0.025 میلی متر کنترل کرد.این کار توسط دیجیتال انجام می شود
اندازه گیری ، در بالا سمت راست نشان داده شده است.
مشخصات و توضیحات:
نقشه های نازل یاقوت
لیست اندازه:
| قسمت شماره | مدل | مشخصات (میلی متر) | |||||
| ل | L1 | د | D1 | d1 | d2 | ||
| 1 | TB0403-2008-1505 | 15 | 5 | 2.0 | 0.8 | 0.3 | 0.4 |
| 2 | TB0403-2008-3007 | 30 | 7 | 2.0 | 0.8 | 0.3 | 0.4 |
| 3 | TB0403-2508-1505 | 15 | 5 | 2.5 | 0.8 | 0.3 | 0.4 |
| 4 | TB0403-2010-3510 | 35 | 10 | 2.0 | 1.0 | 0.3 | 0.4 |
| 5 | TB0403-3010-1505 | 15 | 5 | 3.0 | 1.0 | 0.3 | 0.4 |
| 6 | TB0403-3008-2504 | 25 | 4 | 3.0 | 0.8 | 0.3 | 0.4 |
| 7 | TB0403-3008-3007 | 30 | 7 | 3.0 | 0.8 | 0.3 | 0.4 |
| 8 | TB0403-3010-3015 | 30 | 15 | 3.0 | 1.0 | 0.3 | 0.4 |
| 9 | TB0403-3010-4510 | 45 | 10 | 3.0 | 1.0 | 0.3 | 0.4 |
| 10 | TB0605-3010-3005 | 30 | 5 | 3.0 | 1.0 | 0.5 | 0.6 |
| 11 | TB0605-3012-3010 | 30 | 10 | 3.0 | 1.2 | 0.5 | 0.6 |
| 12 | TB0605-3015-1505 | 15 | 5 | 3.0 | 1.5 | 0.5 | 0.6 |
| 13 | TB0605-4020-3010 | 30 | 10 | 4.0 | 2.0 | 0.5 | 0.6 |
| 14 | TB0505-3015-30-3015 | 30 | 15 | 3.0 | 1.5 | 0.5 | 0.5 |
| 15 | TB0806-3015-3010 | 30 | 15 | 3.0 | 1.5 | 0.6 | 0.8 |
| 16 | TB0806-2018-3507 | 35 | 7 | 2.0 | 1.8 | 0.6 | 0.8 |
| 17 | TB0806-3015-3008 | 30 | 8 | 3.0 | 1.5 | 0.6 | 0.8 |
| 18 | TB1008-4020-1505 | 15 | 5 | 4.0 | 2.0 | 0.8 | 1.0 |
| 19 | TB0808-3000-4500 | 45 | * | 3.0 | * | 0.8 | 0.8 |
| 20 | TB0808-3015-1409P | 14 | 9 | 3.0 | 1.5 | 0.8 | 0.8 |
بالای جدول برای مرجع ، می تواند با توجه به نیاز مشتری سفارشی شود.

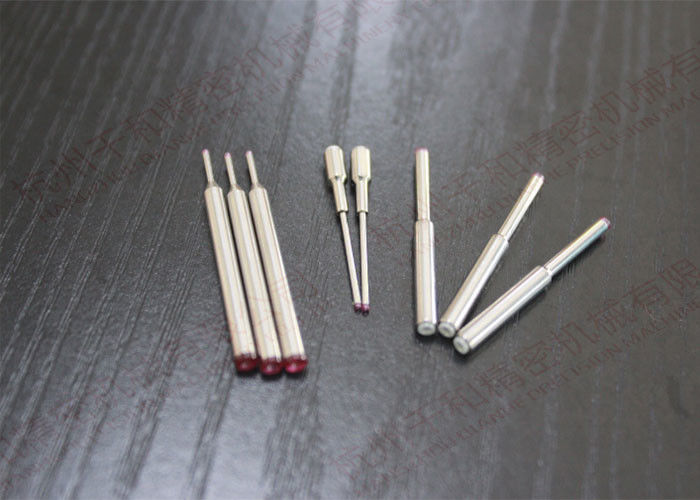

نمایش تصاویر:
نازل یاقوت
نازل یاقوت
