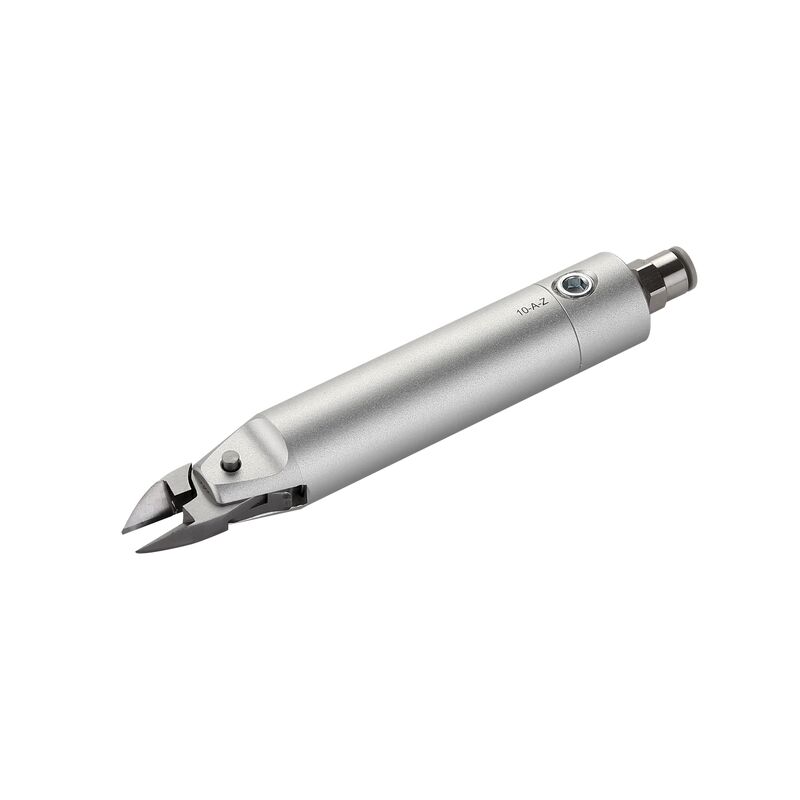

برشگر پنوماتیک با دقت بالا، تیغه کاربید قابل تعویض، ابزار برش دستی بادی

قیچی های بادی پنوماتیک و تیغه های برش سیم

با استفاده از قیچی های بادی پنوماتیک و تیغه های لایه برداری NHE، راندمان را به حداکثر برسانید. با بهره گیری از نوک های فولادی تنگستن وارداتی، قیچی های ما اطمینان حاصل می کنند

بیش از 1,000,000 برش تمیز و بدون پلیسه. موجود در بدنه های مربع و گرد برای ادغام یکپارچه در دستگاه های سیم پیچ اتوماتیک.

1. بررسی اجمالی محصول: قهرمانان گمنام سیم پیچی با سرعت بالا

در دنیای سیم پیچی کویل تمام اتوماتیک، دقت فقط به موتور مربوط نمی شود؛ بلکه بهبرشولایه برداریاستفاده می کنیم.

یک تیغه کند یا یک سیلندر گیر کرده می تواند یک خط تولید میلیون دلاری را متوقف کند.

NHE Mechanical،قیچی های بادی پنوماتیکوتیغه های لایه برداری سیمبا عملکرد بالا را ارائه می دهد که به طور خاص طراحی شده اند

برای نیازهای سنگین تولید ترانسفورماتور، رله و موتور.

• برش بدون پلیسه:تیغه های فولادی تنگستنفولاد تنگستناتصال کوتاه در هنگام لحیم کاری جلوگیری می کند.
• لایه برداری بدون آسیب:
• تیغه های لایه برداری ما عایق سخت (مینا) را بدون بریدن هسته مسی رسانا جدا می کنند.مناسب برای همه:
• طراحی شده برای جایگزینی یکپارچه قیچی های استاندارد درNittoku،Tanacو دستگاه های سیم پیچی CNC مختلف.2. بدنه قیچی بادی: مربع در مقابل گرد (راهنمای انتخاب)

انتخاب بدنه قیچی مناسب برای ادغام دستگاه بسیار مهم است. ما دو سری متمایز ارائه می دهیم:

نوع A: قیچی بادی با بدنه مربع (استاندارد اتوماسیون)

(سری مدل: C20
،C30F،C45)
طراحیمربع (بلوک)استاندارد صنعت برای اتوماسیون ایستگاه ثابت است.

نصب محکم:با داشتن سوراخ های نصب از پیش سوراخ شده در سه سطح، این بدنه ها را می توان مستقیماً به قاب دستگاه پیچ کرد

یا ریل های کشویی، که ارتعاش صفر را در هنگام برش تضمین می کند.

بهره وری از فضا:پروفیل مستطیلی به قیچی های متعدد اجازه می دهد تا در ایستگاه های سیم پیچی فشرده در کنار هم قرار گیرند.

توان خروجی بالا:طراحی پیستون داخلی، تبدیل فشار هوا را به حداکثر می رساند و نیروی برش قوی را حتی در حالت استاندارد ارائه می دهد

0.5 مگاپاسکال.

نوع B: قیچی بادی با بدنه گرد (استاندارد فشرده)

(سری مدل: C30, C40,C40H)

طراحی استوانه ای یک انتخاب کلاسیک برای دستگاه های سیم پیچی عمومی است.

طراحی صرفه جویی در فضا: بدنه استوانه ای صاف هیچ گوشه نصب برجسته ای ندارد و به آن اجازه می دهد تا در فضاهای باریک نصب شود که قیچی های مربع ممکن است مناسب نباشند.

نصب آسان: برای گیره های استاندارد گرد طراحی شده است. به راحتی می توان آن را وارد کرد، موقعیت داد و محکم قفل کرد.

ساخت سبک وزن: بدنه از فلز صنعتی بادوام ساخته شده است. این طراحی به گونه ای است که سبک وزن باشد و بار را بر روی قطعات متحرک دستگاه کاهش می دهد.

3. فناوری تیغه: جوشکاری فولاد تنگستن وارداتی

تیغه جایی است که NHE واقعاً خود را متمایز می کند. ما از فولاد استاندارد استفاده نمی کنیم؛ ما ازفناوری کامپوزیتاستفاده می کنیم.

علم مواد: چرا فولاد تنگستن؟

    سختی شدید:قادر به برش مواد سخت مانند سیم پیانو و سیم مسی ضخیم بدون لب پر شدن.

طول عمر:برایبیش از 1,000,000 چرخه برش (بسته به گیج سیم) رتبه بندی شده است و 5 برابر بیشتر از تیغه های فولاد پرسرعت (HSS) دوام می آورد.

هندسه تیغه:

سری WIS (مستقیم):استاندارد برای سیم مسی عمومی.

تیغه های زاویه دار (آفست):طراحی شده برای برش همسطح با دیواره قرقره، بدون بیرون زدگی سیم (دم).

سری WLS (دماغ بلند):دسترسی گسترده برای برش سیم ها در داخل ساختارهای کویل عمیق یا پیچیده.

4. مشخصات فنی

برای نیازهای خاص می توان آن را سفارشی کرد

نمایش تصویر :
